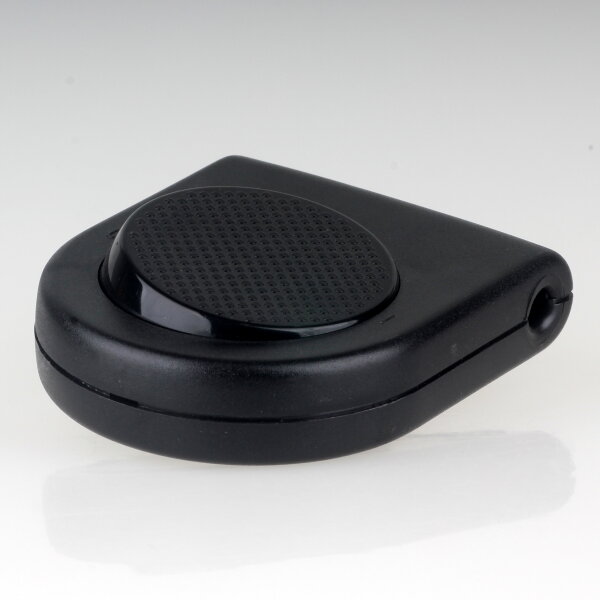

Unitec Fuß-Tretschalter Fußschalter Schnurschalter 1-polig Schwarz 6A / 250V 45655L
Der Unitec Fuß-Tretschalter 45655L ist ein 1-poliger Schnurzwischenschalter zur komfortablen Betätigung geeigneter Leuchten und anderer dafür vorgesehener Verbraucher mit dem Fuß. Der schwarze Fußschalter wird direkt in eine geeignete 2-adrige Anschlussleitung eingebaut und ermöglicht dadurch das bequeme Ein- und Ausschalten, ohne dass ein Schalter mit der Hand bedient werden muss.
Mit einer Belastbarkeit von 6 A bei 250 V, Schraubklemmen und der Schutzart IP20 eignet sich der Fußschalter insbesondere für den Lampen- und Leuchtenbau, Reparaturen sowie den Austausch vorhandener Tretschalter an geeigneten Anschlussleitungen.
Das Gehäuse besteht aus schwarzem Kunststoff und misst ca. 70 × 83 mm bei einer Gehäusehöhe von ca. 20 mm ohne Schalterbetätigung.
Praktischer Fußschalter für Steh- und Bodenleuchten
Fußschalter werden besonders häufig bei Stehleuchten, Bodenleuchten und anderen Leuchten mit Anschlussleitung eingesetzt. Der Schalter liegt dabei auf dem Boden und kann komfortabel mit dem Fuß betätigt werden.
Dies ist besonders praktisch bei Leuchten, deren eigentlicher Leuchtenkörper oder Lampenschirm zum Schalten nur schwer erreichbar wäre.
Der Unitec 45655L kann sowohl beim individuellen Leuchtenbau als auch als Ersatz für einen vorhandenen Fußschalter verwendet werden, sofern die elektrischen und mechanischen Anforderungen übereinstimmen.
1-polige Schaltfunktion
Der Unitec Fußschalter ist 1-polig ausgeführt. Bei einer einpoligen Schaltung wird innerhalb der Anschlussleitung ein Leiter über den Schaltkontakt geführt und geschaltet.
Beim fachgerechten Anschluss einer Netzleitung muss sichergestellt sein, dass der dafür vorgesehene Leiter geschaltet wird. Die tatsächliche Verdrahtung darf deshalb nicht allein anhand der äußeren Position der Adern vorgenommen werden.
Der Schalter ist für 2-adrige Anschlussleitungen vorgesehen und eignet sich somit für entsprechende Geräte bzw. Leuchten, deren Anschlusskonzept eine zweiadrige Leitung zulässt.
Geeignet für H03VVH2-F 2 × 0,75 mm²
Laut Produktangabe ist der Unitec Tretschalter für folgende Anschlussleitungen geeignet:
H03VVH2-F 2 × 0,75 mm²
oder
H03VV-F 2 × 0,75 mm²
Damit lässt sich der Fußschalter beispielsweise in entsprechend ausgeführte Leuchtenanschlussleitungen integrieren.
Vor der Montage sollte kontrolliert werden, ob Leitungstyp, Leiterquerschnitt und äußere Abmessungen der verwendeten Leitung für den Schalter geeignet sind.
Anschluss über Schraubklemmen
Der elektrische Anschluss erfolgt über Schraubklemmen. Die Leiter werden innerhalb des Gehäuses entsprechend der vorgesehenen Schaltfunktion angeschlossen.
Eine fachgerechte Montage ist insbesondere deshalb wichtig, weil der Fußschalter im täglichen Gebrauch mechanisch beansprucht wird. Die Anschlussleitung muss sicher befestigt und die Zugentlastung der jeweiligen Konstruktion ordnungsgemäß verwendet werden.
6 A / 250 V
Der Fußschalter ist mit einer elektrischen Belastbarkeit von 6 A bei 250 V angegeben.
Bei der Verwendung muss darauf geachtet werden, dass die zulässige Belastung des Schalters nicht überschritten wird. Neben der Nennleistung eines Verbrauchers können je nach Lastart auch Einschaltströme eine Rolle spielen.
Beim Einsatz mit modernen LED-Leuchtmitteln sollte daher zusätzlich die Eignung für die jeweilige Last berücksichtigt werden.
Kompakte Abmessungen
Mit einer Breite von ca. 70 mm und einer Länge von ca. 83 mm besitzt der Unitec Fußschalter eine kompakte, zugleich ausreichend große Bauform für die komfortable Bedienung mit dem Fuß.
Die Gehäusehöhe beträgt ohne die eigentliche Schalterbetätigung ca. 20 mm.
Durch die schwarze Farbgebung lässt sich der Tretschalter besonders gut mit schwarzen Leuchtenleitungen und dunklen Leuchten kombinieren.
Schutzart IP20
Der Unitec Fußschalter besitzt die Schutzart IP20 und ist für entsprechende Anwendungen in trockenen Innenräumen vorgesehen.
Er ist nicht als spritzwassergeschützter Fußschalter für Außenbereiche oder feuchte Umgebungen angegeben.
Typische Einsatzbereiche
- Stehleuchten
- Bodenleuchten
- Wohnraumleuchten
- Lampen mit Fußschalter
- Leuchtenbau
- Lampenreparaturen
- Restaurierung geeigneter Leuchten
- Austausch defekter Tretschalter
- Individuelle Lampenkonstruktionen
- Anschlussleitungen H03VVH2-F 2 × 0,75 mm²
- Anschlussleitungen H03VV-F 2 × 0,75 mm²
- Trockene Innenbereiche
Technische Daten
-
Hersteller: Unitec
-
Herstellernummer: 45655L
-
EAN: 4008153356551
-
Produkttyp: Fußschalter / Tretschalter / Schnurschalter
-
Preisangabe: 1 Fußschalter
-
Schalterfunktion: Ein/Aus
-
Schaltart: 1-polig
-
Nennstrom: 6 A
-
Nennspannung: 250 V
-
Material: Kunststoff
-
Farbe: Schwarz
-
Schutzart: IP20
-
Anschlusstechnik: Schraubklemmen
-
Geeignete Leitung: H03VVH2-F 2 × 0,75 mm²
-
Geeignete Leitung: H03VV-F 2 × 0,75 mm²
-
Breite: ca. 70 mm
-
Länge: ca. 83 mm
-
Gehäusehöhe ohne Schalter: ca. 20 mm
-
Anwendungsbereich: Lampen, Leuchten und geeignete elektrische Geräte
-
Einsatzbereich: Trockene Innenräume
Vorteile
- Bequeme Bedienung mit dem Fuß
- Ideal für Steh- und Bodenleuchten
- Als Ersatz für vorhandene Fußschalter geeignet
- 1-polige Schaltfunktion
- Belastbar bis 6 A / 250 V
- Anschluss über Schraubklemmen
- Für H03VVH2-F 2 × 0,75 mm² geeignet
- Für H03VV-F 2 × 0,75 mm² geeignet
- Robustes Kunststoffgehäuse
- Klassische schwarze Ausführung
- Kompakte Bauform
- Ideal für Lampenreparaturen
- Geeignet für individuelle Leuchtenkonstruktionen
- Unitec Herstellernummer 45655L
- EAN 4008153356551
Wichtiger Hinweis zur Verwendung
Der Unitec 45655L ist ein 1-poliger Fußschalter für geeignete 2-adrige Anschlussleitungen. Vor dem Einbau müssen Leitungstyp, Leiterquerschnitt, Schaltungsart und elektrische Belastung mit den Anforderungen des Schalters übereinstimmen.
Bei einem 1-poligen Netzschalter ist insbesondere auf den fachgerechten Anschluss des zu schaltenden Leiters zu achten. Auch eine gegebenenfalls vorhandene Zugentlastung muss ordnungsgemäß ausgeführt werden.
Die Schutzart IP20 ist für entsprechende trockene Innenbereiche vorgesehen. Der Fußschalter ist nicht für Anwendungen ausgelegt, bei denen ein erhöhter Schutz gegen Feuchtigkeit oder Wasser erforderlich ist.
